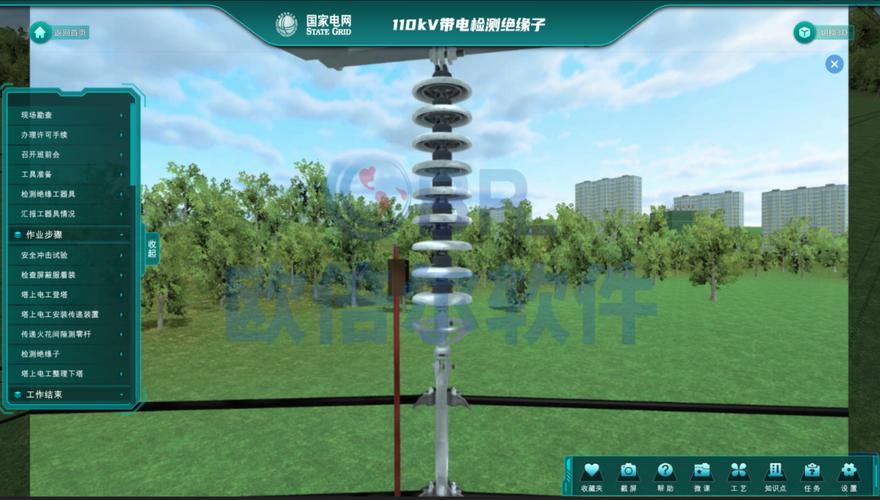

高精度电气系统建模 贯通发电、输配电与智能继保的全环节实践

随着新型电力系统向高比例新能源、高比例电力电子设备的方向演进，电网的运行特性日趋复杂。高精度电气系统建模作为规划设计、运行分析与故障诊断的基础支撑，必须覆盖从发电厂、变电站、输配电网到继电保护及智能输配电的每一个环节。本文将系统阐述如何构建贯通全过程的高精度电气模型，并探讨关键技术与应用价值。

一、发电厂环节建模：从同步机到新能源场站

发电厂是整个电力系统的能量源头，其模型精度直接影响潮流计算、稳定分析和故障电流计算的准确性。传统同步发电机需建立包含d-q轴暂态、次暂态参数的六阶或五阶模型，并考虑励磁系统、调速器及电力系统稳定器（PSS）的动态响应。随着光伏、风电等新能源占比提升，逆变器接口电源的建模成为重点：需计及最大功率点跟踪（MPPT）、直流母线电容、滤波器及并网控制策略（跟网型或构网型），并对故障穿越特性进行精细化描述。高精度建模要求在典型工况和扰动下均能复现场站级与机组级的实测曲线。

二、变电站建模：一次设备与二次系统的融合

变电站承担电压变换、电能分配与保护控制功能。高精度建模需涵盖：

■ 主变压器：采用带分接头调节的绕组模型，计入励磁支路饱和与零序参数。

■ 开关设备：断路器、隔离开关需模拟其开断/关合时序与电弧重燃特性，以准确分析暂态过程。

■ 互感器：电流互感器（CT）与电容式电压互感器（CVT）应建立高频等效模型，避免暂态传变误差。

需将二次系统（测量、控制、保护装置）的逻辑模型纳入统一仿真框架，实现一、二次系统的联合计算。

三、输配电网建模：精细化与等效化的平衡

输电网以高压/超高压线路为主，需采用分布参数模型（如贝杰龙模型或频变模型）考虑波过程、集肤效应和大地回流。配电网则呈现三相不平衡、辐射状结构、线路参数不对称等特点，则需建立三相四线制模型。对于大规模网络，直接全细节建模会导致计算量巨大，因此需层次化建模：输电主干保留完整拓扑，配电侧以等值负荷或聚合模型表示。高精度要求下，还需引入线路换位、变压器接线组别、电容器/电抗器投切等对电能质量和保护配合的影响。

四、继电保护建模：从原理到定值配合

继电保护是防止故障扩大化的第一道防线。高精度建模不仅关注保护装置的动作逻辑（如距离保护、差动保护、过流保护），还需计及：

■ 保护用互感器的传变特性（暂态饱和、剩磁）；

■ 二次回路的时间常数、滤波器响应；

■ 保护定值与电网变化的自适应配合。

通过建立包含保护装置、断路器、故障类型与位置的耦合模型，可开展保护动作行为校核、误动/拒动风险评估，并优化定值策略。在IEC 61850标准框架下，还需对GOOSE、SV报文进行实时通信建模。

五、智能输配电：信息物理系统深度融合

智能输配电以自动化、信息化、互动化为特征，其建模仿真在传统电气模型基础上扩展至通信网络与决策控制层。具体包括：

■ 智能终端：馈线终端单元（FTU）、站所终端单元（DTU）和智能电表的行为逻辑与通信时延；

■ 通信网络：光纤、无线及载波通道的误码率、延时和拓扑动态；

■ 分布式控制：馈线自动化、分布式电源协同调度的闭环逻辑。

此类“电气+信息”的联合建模有助于分析故障定位、隔离与非故障区恢复的响应时间，还可预测通信失效或信息攻击对电网供电可靠性的冲击。

六、实现高精度建模的共性关键技术

■ 多学科统一求解：采用联合仿真接口（如FMI/FMU）实现电磁暂态与机电暂态、稳态与动态的混合仿真。

■ 参数辨识与校核：利用广域量测数据、故障录波和现场试验对仿真模型进行参数校正与差异量化评估。

■ 模型与数据驱动融合：在机理模型之外，引入机器学习等效描述难以精确建模的新要素（如构网型逆变器非线性控制、负荷随机行为）。

结论

高精度电气系统建模是贯穿电厂、变电站、输配电、继保和智能配电网的系统工程，单一环节的失真将在全网互联中积累传播。只有从元件级到系统级都建立精确、可验证且语义一致的模型，才能满足日益复杂电力系统的规划、运行、保护和管理需求。在数字化转型闭环中，高自由度联合建模将成为智能电网“镜像”第一基础，推动系统安全与经济高效双提升。
